Projekty rodinných domů SKELETSYSTEM GOLDBECK

Podstatou konstrukční soustavy Skeletsystem Goldbeck je montovaný systém základové desky, který využívá subtilní železobetonové prvky. Konstrukční soustava Skeletsystem Goldbeck je určena pro stavby základových desek a hrubé vrchní stavby rodinných domů, ale i ostatních bytových a průmyslových objektů.

Vysoká kvalita opracování železobetonových dílců dovoluje v interiéru přiznat některé prvky nosné konstrukce domu. Konstrukční systém lze dále doplnit o balkóny a schodiště. Statické a konstrukční řešení Skeletsystemu umožňuje dům jednoduše časem rozšířit na základě vašich nových potřeb.

Konstrukce je založena na monolitických patkách. Základová deska je prefabrikovaná. Pro základovou desku i stropy používáme předpjaté dutinové dílce Spiroll, které jsou standardně uloženy na železobetonových průvlacích o tloušťce 200 mm a výšce 500 mm.

Typové projekty rodinných domů SKELETSYSTEM GOLDBECK

Nové projekty rodinných domů

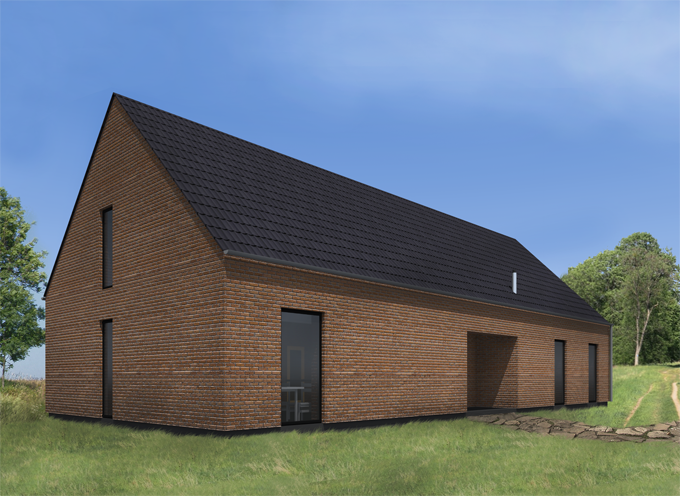

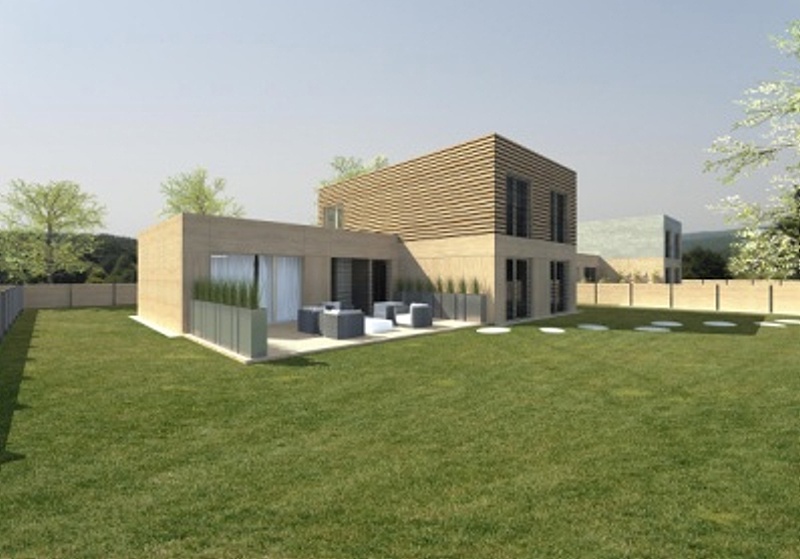

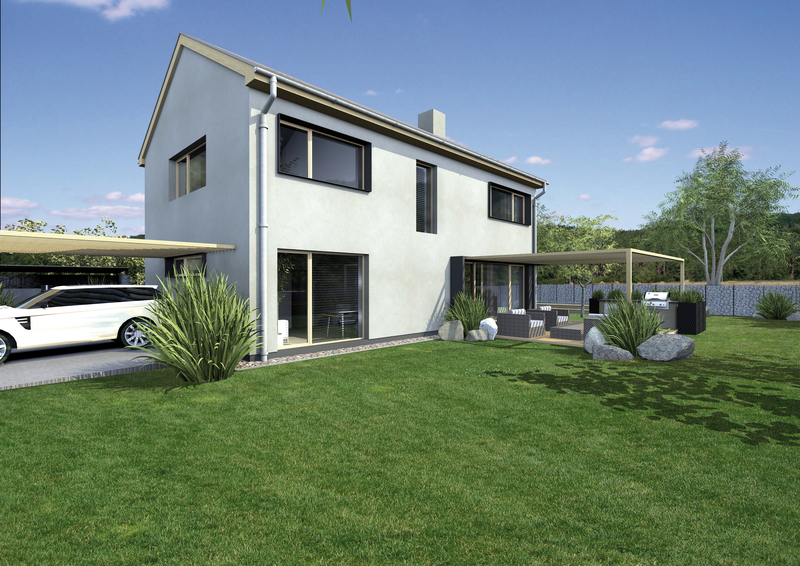

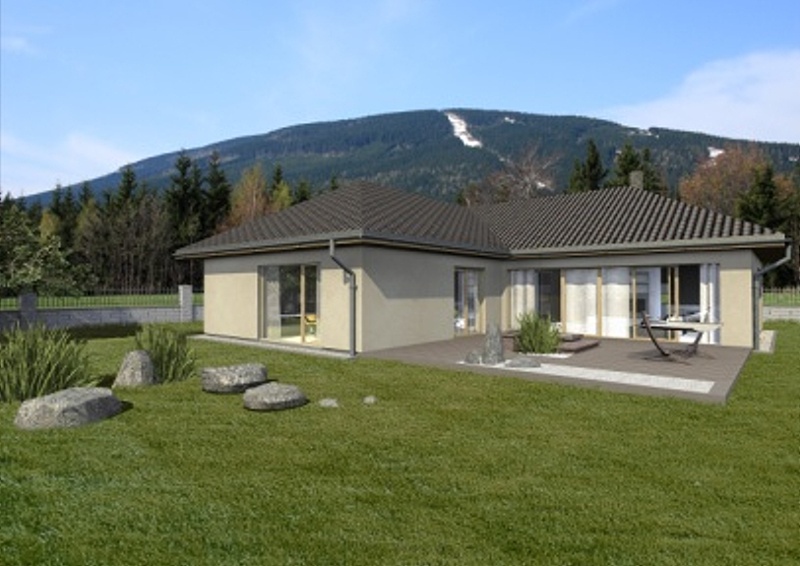

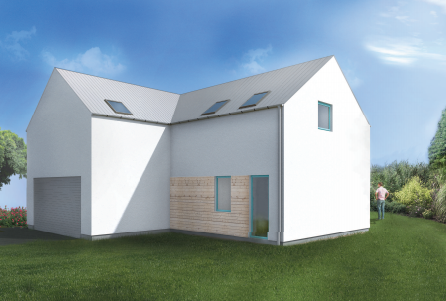

Rodinný dům DAMO 108                    Rodinný dům Due 159                 Rodinný dům Ita 111

Konstrukce: A_101_0                              Konstrukce: A_150_0                        Konstrukce: B_105_0
Celková podlahová plocha:                    Celková podlahová plocha:              Celková podlahová plocha:
89 m²                                                      133 m²                                              171 m²
Dispozice: dvě varianty 3 + KK               Dispozice: 4 +KK                               Dispozice: 4 +KK

Typ konstrukce A

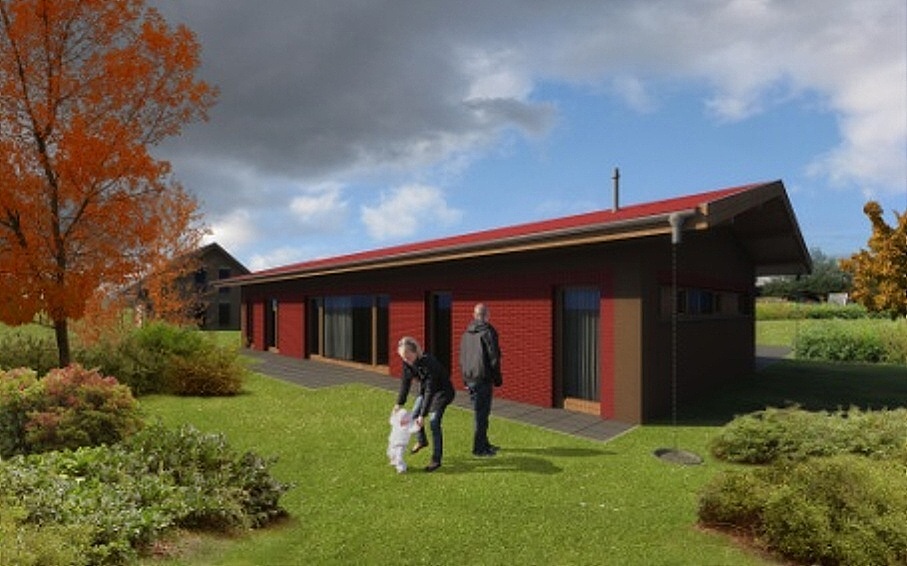

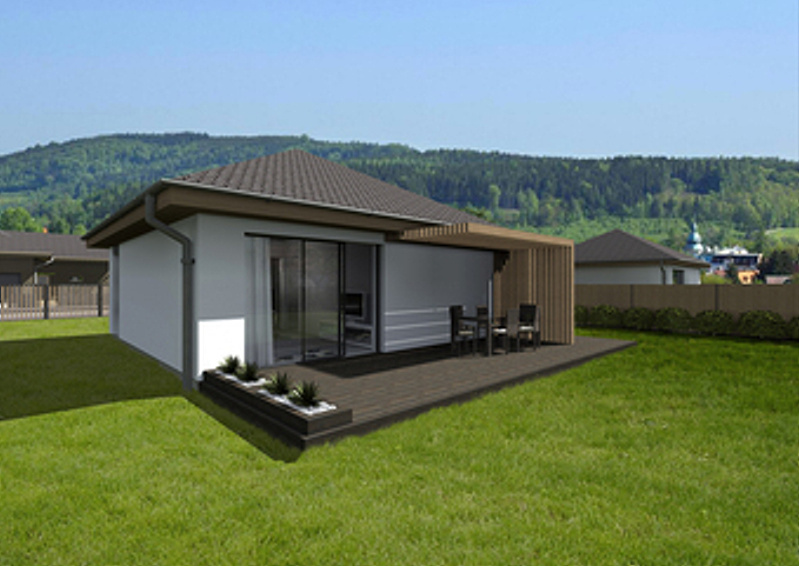

Rodinný dům DREAMLINE 06       Rodinný dům GOLDA 134                    Rodinný dům DREAMLINE 03

Konstrukce: A_61_0                          Konstrukce: A_150_0                               Konstrukce: A_170L_0
Celková podlahová plocha:              Celková podlahová plocha:                    Celková podlahová plocha:
50.5 m²                                             133,5 m²                                                 145,6 m²
Dispozice: 2 + KK                             Dispozice: 4 + KK                                    Dispozice: 5+ KK

Typ konstrukce B

Rodinný dům DREAMLINE 04        Rodinný dům GOLDA 168                   Rodinný dům OPENLINE 01

Konstrukce: B_80L_0                         Konstrukce: B_101_0                               Konstrukce: B_167_0
Celková podlahová plocha               Celková podlahová plocha                      Celková podlahová plocha
131,6 m²                                           167,7 m²                                                   168,5 m²
Dispozice: 3 + kk                              Dispozice: 5 + kk                                      Dispozice: 3 + kk

Typ konstrukce C

Rodinný dům GOLDY 150                    Rodinný dům DREAMLINE 08        Rodinný dům DREAMLINE 01

Konstrukce: C_65_0                                 Konstrukce: C_108_0                      Konstrukce: C_101_0
Celková podlahová plocha:                     Celková podlahová plocha:            Celková podlahová plocha:
149,5 m²                                                  143,6 m²                                         170,4 m²
Dispozice: 4 + kk                                     Dispozice: 5 + kk                            Dispozice: 5 + kk

Typ konstrukce D

Rodinný dům GOLDY 107                  Rodinný dům OPENLINE 02           Rodinný dům DREAMLINE 09

Konstrukce: D_65_0                             Konstrukce: D_167_0                           Konstrukce: D_129_2
Celková podlahová plocha                  Celková podlahová plocha                  Celková podlahová plocha
106,3 m²                                              180,9 m²                                              186,7 m²
Dispozice: 4+kk                                   Dispozice 5+KK                                   Dispozice: 5+kk

Další typové projekty rodinných domů naleznete v našem konfigurátoru.

Projekty rodinných domů

Rozsah projektových prací:

• Vypracování dokumentace pro stavební povolení (DSP)


• v rozsahu nutném pro vydání stavebního povolení dle vyhlášky č.62/2013 Sb
• Dokumentace Projektu rodinného domu bude vypracována v pěti vyhotoveních v tištěné podobě + 1x digitální ( pdf)

Obsah projektové dokumentace rodinných domů:

A. PRŮVODNÍ ZPRÁVA
B. SOUHRNNÁ TECHNICKÁ ZPRÁVA
C. SITUAČNÍ VÝKRESY
D. DOKUMENTACE OBJEKTŮ A TECHNICKÝCH A TECHNOLOGICKÝCH ZAŘÍZENÍ
D. 1 DOKUMENTACE STAVEBNÍHO OBJEKTU
D. 1.1 ARCHITEKTONICKO STAVEBNÍ ŘEŠENÍ
D. 1.2 STAVEBNĚ KONSTRUKČNÍ ŘEŠENÍ
D. 1.3 POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ
D. 1.4 TECHNIKA PROSTŘEDÍ STAVEB
D. 1.4.1 ZDRAVOTECHNIKA
D. 1.4.2 ELEKTROTECHNIKA
D. 1.4.3 VYTÁPĚNÍ
E. DOKLADOVÁ ČÁST
E1.ENERGETICKÝ ŠTÍTEK

Pro všechny projekty rodinných domů platí předpoklady:

• projekt pro stavební povolení měř 1:100 (stavební detaily 1:10)
• součástí projektu je i projekt přípojek Ing. sítí (kanalizace, voda, NN, plyn) a osazení na pozemek
• PBŘS cena zahrnuje i stanovení koncepce a vymezení požárně nebezpečného prostoru v rozsahu dokumentace pro DUR, nebo územní souhlas.

Dokumentace pro DUR nebo územní souhlas

• v projektu je uvažováno zatížení sněhem odpovídající max. 4. sněhové oblasti dle ČSN EN 1991-1-3
• Předpokládaný výplňový materiál skeletové konstrukce bude zdivo
• Vytápění - bude plynovým kondenzačním kotlem, podlahové topení/el. žebříky v koupelnách
• Kuchyň - běžná vestavěná zařízení, trouba elektrická, další běžné přístroje do zásuvky 230V
• Součástí projektu není projekt slaboproudých rozvodů, ani projekt měření a regulace

Konfigurátor . Specifikace cenové nabídky projektu rodinného domu:

Cenová nabídka je zpracována dle námi vypracovaného výkresu

Konfigurátor. Celková cena vč. montáže:

• sloupy
• základové prahy
• průvlaky
• schodiště
• monolitický beton věnců
• zálivková výztuž věnců a spár
• stropní dílce Spiroll
• celková cena vč. montáže
• ceny jsou uvedeny bez DPH.

Konfigurátor. Cenová nabídka zahrnuje:

• prefabrikáty
• doprava dílců na stavbu
• montáž včetně zajištění jeřábu
• výrobní dokumentace
• provedení montáže kotev do základu stavby
• součinnost při návrhu základových patek
• zálivková výztuž věnců a spár
• monolitické betony věnců a spár
